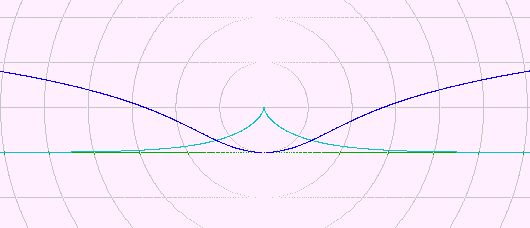

左：焦準座標系、上：直交座標系

焦準座標系の X 座標は焦点（円の
中心）からの距離、Y 座標は準線
（緑線）からの距離です。

 上の直交座標系の影の部分は、この焦準座標系には反映されません。
 この焦準座標系と直交座標系の関係は、焦準座標を (X,Y)、直交座標を (W,Z)とすると、

    W2=X2-(Y-a)2,    Z=Y

      0≦X,   -X+1≦Y≦X+1
    ここに、a は焦点で、図では a=1 で、目盛の単位 １

    焦準座標系のグラフは、必ず左右対称になります。

  赤：Y=eX  （軌跡なし）

  水色：Y=e-X

  青：Y=Log(X)

  紫：Y=Log(-X)  （軌跡なし）

  (注意：円の中心から円周までが X 目盛、準線（緑線）から横線までが Y 目盛。座標の位置の例は設定例を参照。)
