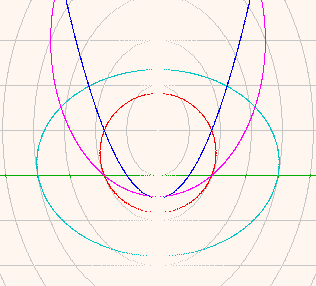

左：楕円焦準座標系、上：直交座標系

   楕円焦準座標系の X 座標は焦点（楕円の
   中心）からの距離、Y 座標は準線
  （緑線）からの距離です。
   中央の縦の部分が薄くなっている
   のは、描画技術が不十分なためで、
   本来は左右繋がるものです。

 上の直交座標系の影の部分は、この楕円焦準座標系には反映されません。
 この楕円焦準座標系と直交座標系の関係は、楕円焦準座標を (X,Y)、直交座標を (W,Z)とすると、

    W2=b*{X2-(Y-a)2},    Z=Y
      0≦X,   -X+1≦Y≦X+1

    ここに、a は焦点、b は楕円化の係数。図では a=1, b=1/2 、目盛の単位 １

    楕円焦準座標系のグラフは、必ず左右対称になります。

  赤：X2+Y2=4

  水色：X2/16+Y2/6.25=1

  青：X2-Y2=2

  紫：Y=X2/4-1

  (注意：楕円の中心から楕円周までが X 目盛、準線（緑線）から横線までが Y 目盛。
   座標の位置の例は設定例を参照。)
