正方座標系は、無限に広い直交座標系を有限の正方形の中に封じ
   込めたものです。

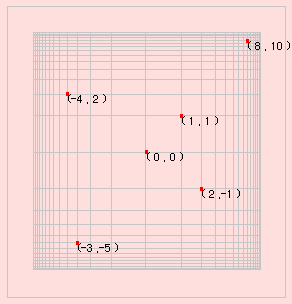

 左の正方座標系は、次のように定義されます。
 正方座標を (X,Y)、普通の直交座標を (W,Z) として

     W=a*X/(|X|+b)
     Z=c*Y/(|Y|+d)

   ここに、a, c は正方形の大きさ（ここではa=c)、b, d は目盛
   の調整値で、すべて正数とします。
   左図では a=4, b=3, c=4, d=3 です。 aと cが等しくないと
   きは、正方形は矩形となります。更に b, dを変えることによ
   って、目盛の伸縮ができます。


 図の外側の正方形は、普通の直交座標系における無限遠線に当
   たります。
 図の外側の正方形のすぐ内側が空白となっているのは、普通の
   直交座標系の原点から非常に遠い位置に当たるため、描画を
   省略したためです。

 正方座標系においては、任意の２つの数の組 (X,Y) と、座標系内の点とは、１対１の対応をします。
