円内座標系は、無限に広い直交座標系を有限の円の中に封じ
   込めたものです。

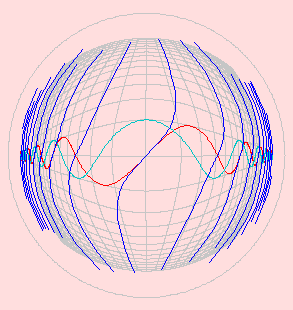

 左の円内座標系は、次のように定義されます。
 円内座標を (X,Y)、普通の直交座標を (W,Z) として

     W=a*X/(√(X2+Y2)+b)
     Z=c*Y/(√(X2+Y2)+d)

   ここに、a, c は a=cで円の半径、b, d は目盛の調整値で、すべて正数とします。
   左図では a=4, b=3, c=4, d=3 です。 aと cが等しくないときは、楕円となります。
     更に b, dを変えることによって、目盛の伸縮ができます。

 図の外側の円は、普通の直交座標系における無限遠線に当たります。
 図の外側の円のすぐ内側が空白となっているのは、普通の直交座標系の原点から非常に遠い位置に当たるため、
   描画を省略したためです。

 円内座標系においては、任意の２つの数の組 (X,Y) と、座標系内の点とは、１対１の対応をします。

  赤：Y=Sin(X)

  水色：Y=Cos(X)

  青：Y=Tan(X)
