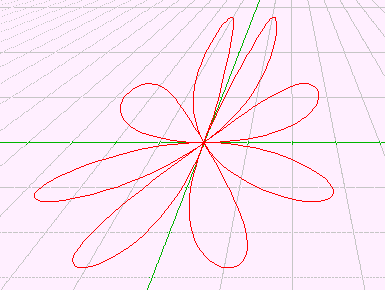

左：放射座標系、 上：直交座標系

   放射座標系と直交座標系の関係
   放射座標を (X,Y)、直交座標を
   (W,Z) とすると、

     W=X-(X-a)*Y/b,    Z=Y
         -∞＜X＜∞,  Y＜b
     (a,b)は放射の中心で、ここでは a=2, b=5)
     目盛の単位 １

  赤：X=3*Sin(4*T)*Cos(T)
      Y=3*Sin(4*T)*Sin(T)
        0≦T＜2π

     (どの桝目の目盛幅も１であることに注意)
