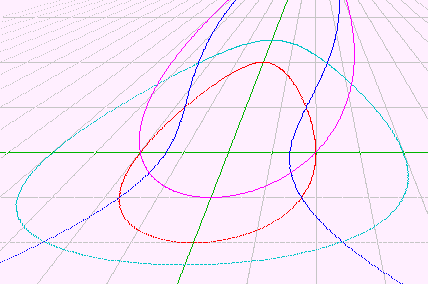

左：放射座標系、 上：直交座標系

   放射座標系と直交座標系の関係
   放射座標を (X,Y)、直交座標を (W,Z)
   とすると、

  W=X-(X-a)*Y/b,    Z=Y    -∞＜X＜∞,  Y＜b
     (a,b)は放射の中心で、ここでは a=2, b=5)
     目盛の単位 １

  赤：X2+Y2=4

  水色：X2/16+Y2/6.25=1

  青：X2-Y2=2

  紫：Y=X2/4-1

     (どの桝目の目盛幅も１であることに注意)
