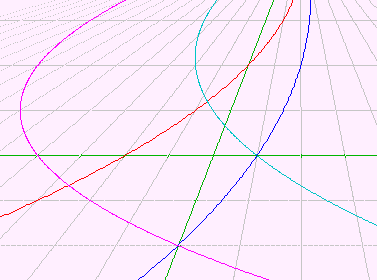

左：放射座標系、上：直交座標系

   放射座標系と直交座標系の関係
   放射座標を (X,Y)、直交座標を (W,Z)
   とすると、

  W=X-(X-a)*Y/b,    Z=Y    -∞＜X＜∞,  Y＜b
     (a,b)は放射の中心で、ここでは a=2, b=5)
     目盛の単位 １

  赤：Y=X+2

  水色：Y=-2*X/3+2/3

  青：Y=2*X-2

  紫：Y=-X/2-2

     (どの桝目の目盛幅も１であることに注意)
