[図名] 楕円の縮閉線

[方程式] 楕円（母線、赤）
     X2/9+2*Y2/9=1

   楕円の法線の連立方程式
     2*B*(X-A)-A*(Y-B)=0
     A2/9+2*B2/9=1
     において Aを１つ定めると、Bが
     ２つ定まり、２本の直線が引け
     る。Aを変化させると直線群がで
     き、隣接する直線の交点の軌跡が
     縮閉線。

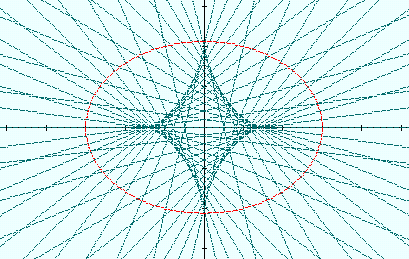

     図では菱形を縁どる線が縮閉線。
     楕円の縮閉線の接線は、全て楕円
     の法線。

[方程式の座標系] 直交座標系

[方程式の座標変数] X,Y

[描画の座標系] 直交座標系

[描画の座標変数] X,Y

・ X:横軸、Y:縦軸、縦横等目盛、目盛の単位１
