[図名] 双曲線の縮閉線

[方程式] 双曲線（母線、赤）
     X2-Y2=1

   双曲線の法線の連立方程式
     B*(X-A)+A*(Y-B)=0
     A2-B2=1
     において Aを１つ定めると、Bが
     ２つ定まり、２本の直線が引け
     る。Aを変化させると直線群がで
     き、その交点の軌跡が縮閉線。

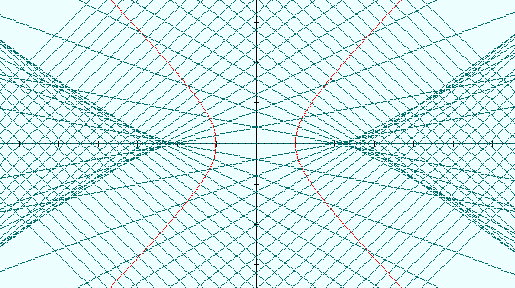

     図では左右に広がる扇の縁に当た
     る線が縮閉線。
     双曲線の縮閉線の接線は、全て双
     曲線の法線。

[方程式の座標系] 直交座標系

[方程式の座標変数] X,Y

[描画の座標系] 直交座標系

[描画の座標変数] X,Y

・ X:横軸、Y:縦軸、縦横等目盛、目盛の単位１
