[図名] 法線関連線群３、楕円関連

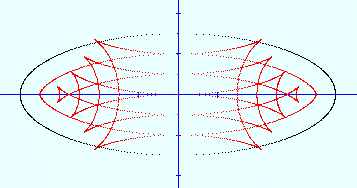

[方程式] X2/A2+Y2/B2=1 （母線  楕円  黒)
         ここでは A=4, B=1.5

   関連線群の幾何
     初めに１つの曲線があり、これを母線とする。
     母線上に１点 Pをとり、ここに法線を引く。
     法線上に、Pを中心に２点 Q, Q'をとり、
     PQ=PQ'=r≧0 とする。
     Pと rを定めれば、２点 Q, Q'が定まる。
     rを固定し、Pを動かせば、２点 Q, Q'が動いて

     軌跡を作り、２本の曲線ができる。（この図で
     は楕円の内側のみ描画してある。）
     rをある幅で変化させると、曲線群ができる。
     なお、r=0 は母線そのものである。（黒線）

   関連線群の連立方程式
     (X-T)2+(Y-U)2 =r2
     16*U*(X-T)=2.25*T*(Y-U)
     T2/16+U2/2.25=1  T,Uは媒介変数

[方程式の座標系] 直交座標系

[方程式の座標変数] X,Y

[描画の座標系] 直交座標系

[描画の座標変数] X,Y

・ X:横軸、Y:縦軸、縦横等目盛、目盛の単位１
